Téléphonie américaine et anglaise / US and GB telephony
23 février, 2018

www.techmili.com

Téléphone de campagne EE-8
Ce téléphone est alimenté par deux piles BA-30 de 1,5 volts.
Il est encore en service dans de certaines armées. Il est compatible avec les téléphones allemands et anglais.

EE-8 field phone

Dérouleur RL-39-A

Ce kit est composé des éléments suivants: une sangle ST33 (permet l'accrochage du combiné TS-10 autour du cou de l'opérateur), une sangle ST34 (passant derrière la taille), une sangle ST35 (à double extrémité passant autour du cou), d'un axe métallique (RL39A) et d'un cadre métallique double sur charnière.


Combiné TS-10-M

Ce combiné de monteur de ligne n'a pas d'alimentation propre. Il ne peut communiquer qu'en présence d'un appareil alimenté et en communication à l'autre bout de la ligne.
Cet appareil est fixé autour du cou du monteur grâce à la sangle ST33 vue ci-dessus.

TS-10-M Handset

Accessoire de monteur de ligne

Le micro dispose d'une pince permettant sa fixation sur la veste ou le blouson au niveau de la poitrine.

Ce dispositif semble être l'équivalent du combiné TS-10-M. Ses caractéristiques sont identiques.
L'écouteur possède quand à lui un dispositif permettant de le maintenir sur l'oreille. Les deux pinces crocodile sont facilement raccordables sur un fil ou en bornier.

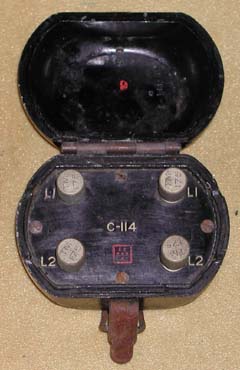

Boîtier bobine C-114

Cet accessoire est conçu pour augmenter la distance de la ligne entre deux téléphones.

C-114 Coil

Grimpettes et ceinturon de monteur de lignes

Standard de campagne BD-9
Ce standard comporte 4 lignes.

BD-9 Switchboard

Standard de campagne BD-11
Ce standard comporte 12 lignes.

BD-11 Switchboard

Standard de campagne BD-14
Ce standard comporte 40 lignes.

BD-14 Switchboard

Standard de campagne BD-71


Un casque et un micro pectoral sont généralement utilisés par l'opérateur de cet appareil. Le branchement d'un combiné d'EE-8 est également possible.

Un éclairage de nuit et une sonnerie couplée à l'ouverture des volets sont disponibles. Ces fonctions peuvent être activées au moyen des deux interrupteurs latéraux en haut à gauche.

Ce standard comporte 6 lignes. Il peut être couplé à un BD-72 afin d'étendre sa capacité à 18 lignes.
Il est alimenté au moyen de 6 piles BA-30 de 1,5 volts. Les 6 éléments interchangeables les plus fréquemment rencontrés sont des EE-2-B : ils permettent la gestion de chaque ligne.
Les deux premières lignes peuvent-être utilisées pour la télégraphie.

BD-71 Switchboard



Standard de campagne BD-72
Ce standard comporte 12 lignes. Il est basé sur la même architecture que le BD-71. Sa seule différence est de voir sa capacité doublée.

BD-72 Switchboard

Tableau de brassage BD-97

Panel BD-97

Dérouleur RL31

Equipé de la bobine de câble téléphonique BR-15-B, ce dérouleur est généralement fixé à l'arrière d'un véhicule. Il permet le déploiement ou le retrait d'une ligne téléphonique.


Répéteur EE-99-A

EE-99-A Telephone Repeater

Kit de test EE-65-B

Test set EE-65-B

Téléphone de campagne "H"

Le téléphone peut-être totalement retiré de sa boîte en bois. Il date de 1938.

"H" field phone

Téléphone de campagne "F" MK2

Le corp de ce téléphone est en bakélite.

"F" MK2 field phone

Standard téléphonique

Ce standard dispose d'une capacité de 3 lignes.

Switchboard

Boîte de connexion de téléphone



Dérouleur/enrouleur de lignes
